Тактильная плитка служит ориентиром людям с нарушением зрения. Рельефные элементы сигнализируют об изменении маршрута, приближении к опасной зоне или подъему. Государственный стандарт фиксирует геометрию, цвет, контраст, износостойкость и устойчивость к климатическим воздействиям. Изделия ставят на тротуарах, в переходах, вестибюлях и на платформах.

Требования ГОСТ

ГОСТ Р 56305-2014 для тактильной плитки пвх определяет два ключевых профиля: направляющий с продольными рифами и предупреждающий с усечёнными конусами. Высота рельефа — не менее 4 мм, ширина борозд — примерно 17 мм, шаг — около 30 мм. Контраст к фоновому покрытию — минимум 0,4 по коэффициенту яркости. Прочность на сжатие для бетонной плиты — не меньше 35 МПа, для полимерпесчаной — 25 МПа. Водопоглощение не превышает 5 %. Температурный диапазон эксплуатации — от −50 °С до +50 °С. Коэффициент скольжения сухой поверхности — 0,6, мокрой — 0,4. Размеры популярных модулей: 300×300, 400×400 и 600×600 мм при толщине 30–60 мм.

Классификация плитки

По материалу выделяют бетонные, керамические, полимерпесчаные, резиновые и полиуретановые варианты. Бетон применяют на открытых площадях с высокой нагрузкой. Керамика подходит для вокзалов и метрополитена из-за низкой истираемости. Полимерпесчаные элементы легки, не крошатся при морозе, впитывают минимум влаги. Резина снижает шум, смягчает шаг, используется в интерьере. Полиуретан размещают на металлических настилах и в исторических зданиях, где требуется минимальное вмешательство в основу, например тактильная плитка из полиуретана. По назначению различают модульные плиты, наклейки, индикаторы-«гвозди», полосы из ПВХ-ленты. По способу крепления встречаются изделия на клею, механическом анкере и съёмных фиксаторах.

Правила монтажа

Маршрут проектируют согласно СП 59.13330.2012: минимальная ширина тактильной дорожки — 600 мм. Основание выравнивают, уплотняют, устраняют пыль. На улице часто применяют песчано-цементную подготовку толщиной 30–40 мм с последующим вибрированием. В помещении плитку клеят на двухкомпонентный полиуретановый состав либо на эпоксидную мастику. Ширина шва — 2–4 мм с заполнением морозостойкой эластичной фугой. Для направляющих элементов рельеф располагают вдоль направления движения, для предупреждающих — симметрично относительно центра зоны внимания. Стык между различными покрытиями закрывают резиновым профилем, исключая перепад выше 2 мм. После укладки поверхность протирают мягкой щёткой, чтобы удалить остатки связующего, и проверяют контраст при дневном и искусственном освещении.

Эксплуатация и контроль

Регламентированный межремонтный интервал — пять лет при интенсивности потока до 10 000 человек в сутки. Осмотр выполняют ежеквартально: оценивают целостность рельефа, отсутствие сколов, сохранность контраста. При выявлении дефекта более 10 % площади участок заменяют. Зимой допускается бесхлоридный реагент, температура плавления льда которого не ниже −20 °С. Механическая очистка разрешена пластиковой лопатой либо нейлоновой щёткой без металла. Влага, попавшая в межшовное пространство, удаляется через дренажные отверстия или капиллярные каналы основания.

Пожарная и санитарная безопасность

Бетон и керамика относят к НГ-классу (не горят). Полимерпесчаная плитка классифицируется как Г1, дымообразующаяование — Д1. Резина и полиуретан подпадают под Г2–Г3, поэтому в закрытых эвакуационных коридорах разрешена площадь покрытия не выше 15 % от пола. Санитарные нормы оценивают показатели летучих органических соединений: эмиссия формальдегида для внутренних изделий — ≤0,124 мг/м³.

Экономика проекта

Смета складывается из стоимости изделия, транспортировки, подготовки основания и работы монтажной бригады. Средняя цена бетонной плиты 400×400×60 мм — 550 руб./шт., полимерпесчаной — 480 руб./шт., резиновой — 650 руб./шт. Прямая укладка на 100 м² тротуара занимает два дня при бригаде из трёх человек.

Разрабатываются композитные модули с инкрустированным световозвращающим стеклом, а также плитка с интегрированным NFC-датчиком. Такие решения повышают информативность маршрута без изменения геометрии покрытия.

Тактильная плитка служит навигационным ориентиром, создаёт контактный рельеф для трости и подошвы. Поверхность содержит продольные либо купольные выступы, различимые тактильно и визуально благодаря контрастному цвету.

Основные разновидности

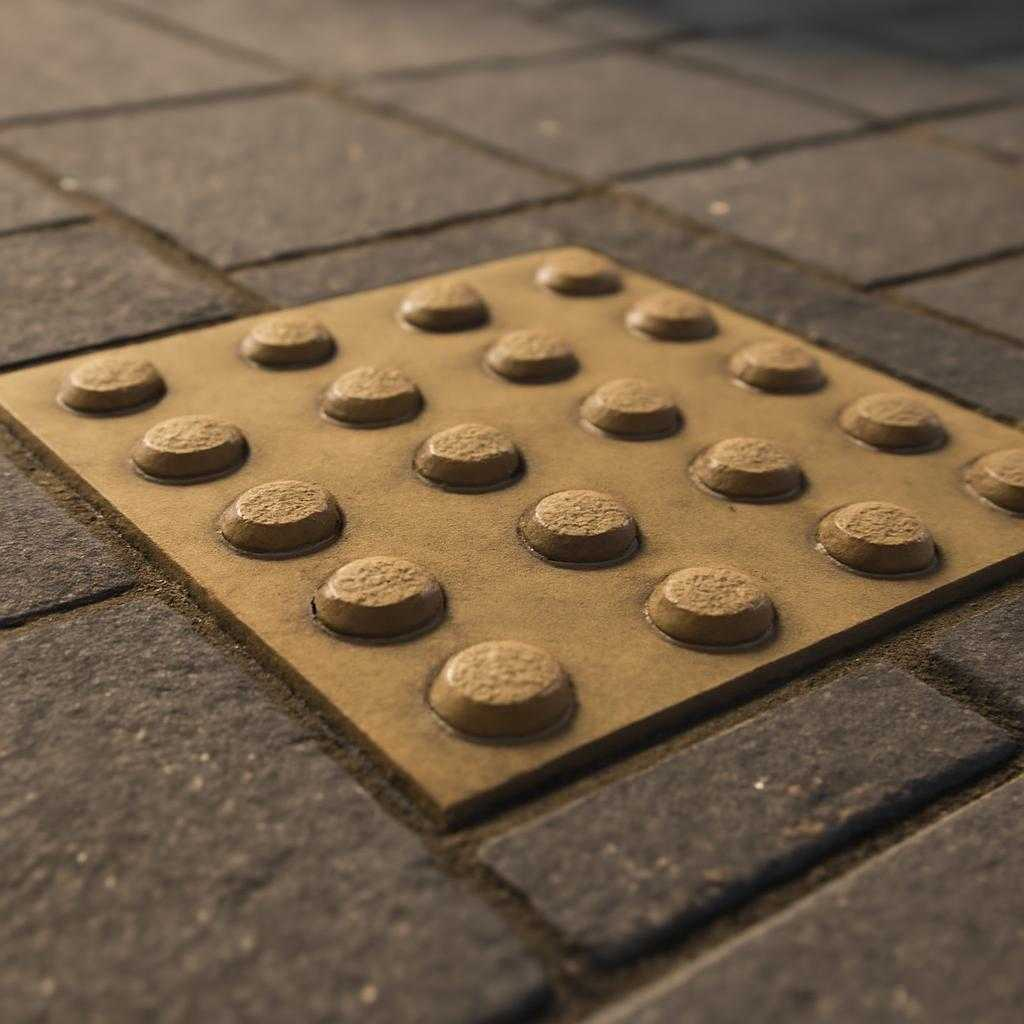

Плита с купольными выступами сигнализирует о приближении к зоне повышенного риска: краю платформы, крыльцу, порогу перехода. Линейные рёбра формируют направление движения вдоль маршрута. Пограничная полоса с трапециевидным рельефом ограничивает пешеходную часть от проезжей. Ромбический рисунок размещают внутри зданий, создавая разворотные площадки.

Регламентирующие документы

ГОСТ Р 52875-2019, СП 59.13330.2020 и ISO 23599 задают высоту выступов 4–5,5 мм, шаг 45 мм, коэффициент яркостного контраста не ниже 70 %. Нормы распространяются на тротуары, транспортные узлы, подземные переходы, лифтовые холлы. Для производства применяют полиуретан, термопласт, гранит, бетон, уличные варианты насыщают кварцевой крошкой, интерьерные — алюминием либо ПВХ. Форма бывает модульной или точечной: модуль ускоряет монтаж, точечный комплект облегчает частичную замену.

Правила укладки

При устройстве наружных полос выдерживают расстояние 300 мм от кромки опасного элемента до начала сигнальной зоны. Направляющие рёбра располагают параллельно курсу движения, сдвигая их на 150 мм к геометрическому центру прохода. Ширина полосы — 300 мм для узких коридоров, 600 мм для открытых площадок. Стыки формируют под углом 90 °, обустраивая разворотную площадку не меньше 600×600 мм. Перед пешеходным переходом купальную зону ставят поперёк тротуара квадратом, пересекающим весь поток. Контраст достигают пигментацией либо подбором альтернативного материала. Клей наносят гребёнкой 6 × 6 мм, толщина слоя 3–4 мм, швы заполняют эластичной массой для компенсации линейного расширения.

Регулярный осмотр выявляет сколы, потерю контраста, отрыв модулей. Замену секций выполняют без демонтажа соседних элементов. В зимний период поверхность очищают мягкими щётками и неагрессивными реагентами, исключая стальные лопаты, чтобы сохранить рельеф.
