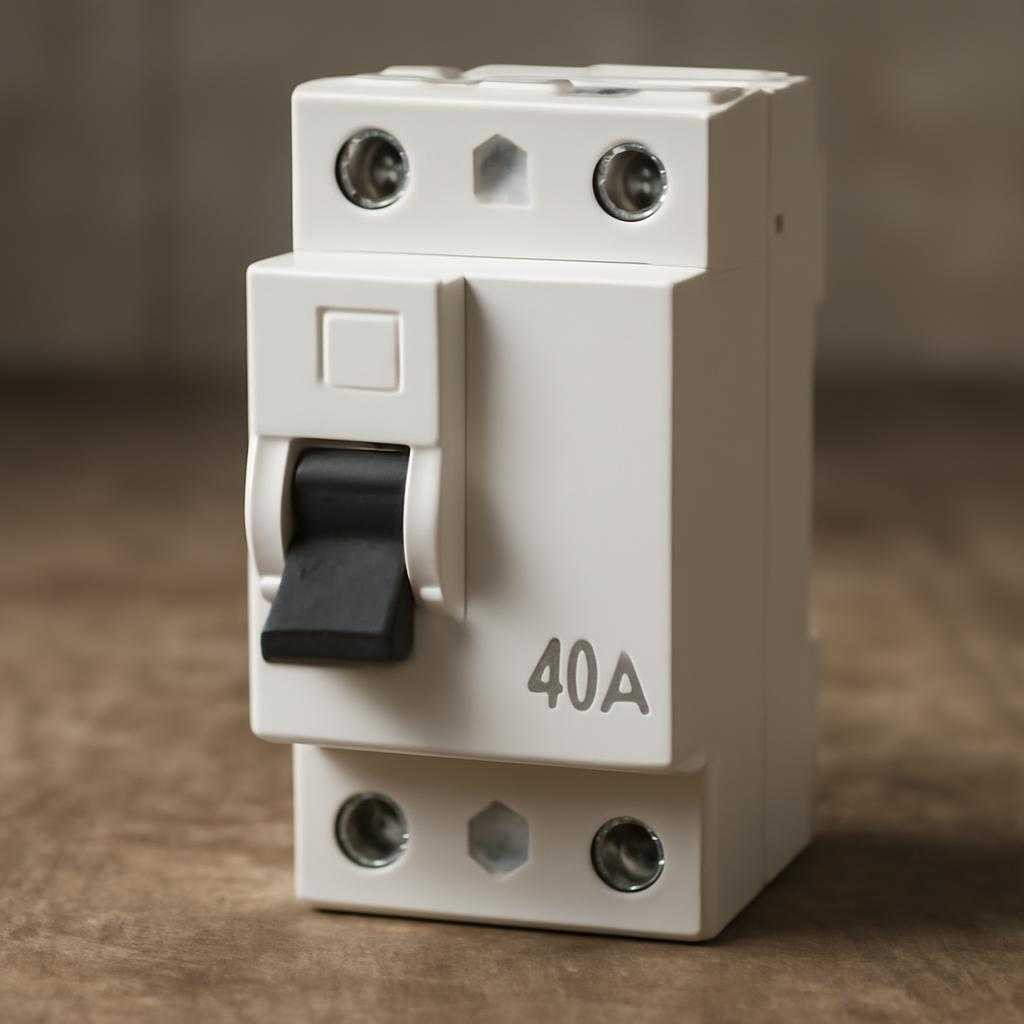

узо 40 а относят к оборудованию, которое защищает человека и проводку от тока утечки. Датчик сравнивает входной и выходной токи, фиксирует дисбаланс и мгновенно размыкает цепь, пока величина утечки не достигла уровня, опасного для здоровья.

Принцип работы

В основе конструкции расположено дифференциальное трансформаторное кольцо. Через него проходят жилы фазы и нуля, создавая встречные магнитные поля. Баланс нарушается, когда часть заряда уходит по нетипичному пути, среди которых человеческое тело. Сигнал о нарушении разрывает удерживающий рычаг, и подвижные контакты отскакивают. Реакция занимает десятки миллисекунд, поэтому поражение током сводится к минимальным последствиям, а возгорание от тлёвших изоляционных участков не возникает.

Варианты исполнения

Рынок предлагает версии для одно- и трёхфазных сетей, с дифференциальным током 10, 30, 100 мА. Выбор чувствительности зависит от назначения линии: 10-миллиамперные серии подходят для помещений с повышенным риском касания, 30-миллиамперные модели устанавливают в жилых группах, 100-миллиамперные блоки применяют для противопожарной защиты целого щита. Корпуса выпускают в модульном формате DIN-рейки, средняя ширина — два стандартных модуля. Применение негорючего пластика и двойная изоляция внутренних деталей повышают срок службы.

Правила монтажа

Монтаж начинают с выбора места на DIN-рейке рядом с автоматом, защищающим линию от короткого замыкания и перегрузки. Сначала откидывают стопор, фиксируют корпус, подключают фазу к верхнему левому зажиму, ноль — к правому. Проводники затягивают динамометрической отвёрткой с усилием, указанным паспортом. Заземляющий провод к УЗО не подводят. После подключения включают питание, нажимают кнопку «ТЕСТ» — механизм отключается. Отсутствие срабатывания указывает на некорректный монтаж или повреждение устройства.

При выборе УЗО 40 А обращают внимание на номинальный рабочий ток, тип чувствительности и коммутационную износостойкость. Номинальное значение 40 А означает пропускную способность, совпадающую или превышающую суммарный ток нагрузки участка сети. Превышение тока над указанным уровнем приводит к усилению нагрева контактов и преждевременному выходу из строя. Для пусковых скачков применяют селективные серии с обозначением S: внутри установлен временной элемент, задерживающий отключение на 0,2–0,5 с.

Тип дифференциального тока различают по буквам: А — работа с переменной и импульсной составляющей, АС — только переменная, F — дополнительно учитывает частоту до 1 кГц. Для стиральных машин и инверторных климат-систем подойдёт УЗО А или F, модели АС берут для традиционных осветительных линий и розеточных групп без импульсных источников питания.

Проверку выполняют не реже раза в квартал нажатием кнопки «ТЕСТ». Для детальной оценки применяют мегаомметр или специализированный прибор-релизмузер, фиксирующий ток расцепления и время реакции. Значение тока совпадает либо ниже паспортного, время отключения — до 200 мс. При повышенной влажности во вводном шкафу полезно установить прозрачный бокс, предотвращающий конденсацию на клеммах.

Распространённые ошибки связаны с неправильным направлением подключения, участком перемычки нуля за УЗО, а еще с попыткой заземлить защитный провод на нулевую шину после прибора. Каждая из названных ситуаций лишает устройство способности фиксировать утечку. При проектировании групповой сети стараются использовать отдельное УЗО на каждые 4–6 автоматов, ограничивая зону отключения и упрощая поиск повреждённого участка.

УЗО на ток 40 А отвечает за мгновенное отключение линии при возникновении утечки. Аппарат реагирует на разницу токов в фазном и нулевом проводниках, исключая поражение человека электрическим током и снижая риск воспламенения изоляции.

Назначение тока 40 А

Номинальный ток 40 А подразумевает способность проходить через устройство без отключения при длительной нагрузке до 8,8 кВт при однофазном питании 220 В. Показатель пригоден для квартир с электроплитой, дачных домов, небольших мастерских. При кратковременном превышении порога срабатывает тепловой расцепитель, защищающий контактную группу от перегрева.

При подборе параметра учитывают суммарную нагрузку и характер подключённых потребителей. Для стабильной работы целесообразно оставить запас минимум 20 %, чтобы исключить отключения при пусковых токах двигателей либо импульсных блоков питания.

Конструкция и контактная группа

Внутри корпуса располагается измерительный трансформатор, механический расцепитель, контактная пара, дугогасительная камера и индикатор положения рычага. При возникновении дифференциального тока трансформатор формирует сигнал, который мгновенно переводит защёлку в открытое положение. Дугогасительная камера делит электрическую дугу на короткие сегменты, снижая температуру и продлевая ресурс устройства.

Контакты выполнены из медного сплава с серебряным плакировочным слоем. Такая пара выдерживает значительное количество коммутаций без заметного повышения переходного сопротивления. Дополнительные пружины обеспечивают стабильное прижимное усилие, минимизируя нагрев при номинальной нагрузке.

Монтаж шаг за шагом

Перед установкой линию обесточивают на вводном автомате. УЗО помещают на DIN-рейку, подключают фазу и нуль, строго соблюдая направление, указанное на корпусе. С торца, где нанесена маркировка N, вводят рабочий нулевой провод, рядом фиксируют фазу. С другой стороны выводят провода к нагрузке. Клеммы затягивают моментным отвертком 2–2,5 Н·м для исключения разогрева контактной зоны.

После затяжки рекомендация — лёгкое покачивание провода, что подтверждает надёжность фиксации. Провод поджимают повторно только при наличии люфта. При больших сечениях удобно применять наконечники НШВИ, предварительно опрессованные римским шестигранником.

Заключительный шаг — проверка клавишей «Тест». При исправной конструкции рычаг переходит в нижнее положение с характерным щелчком. Если срабатывание отсутствует, аппарат заменяют, поскольку внутренняя цепь контроля недоступна ремонту.

Рабочий диапазон температур большинства моделей: от −25 °C до +40 °C. При частых перегрузках разумнее расположить аппарат в верхней части щита, где охлаждение выражено лучше. Влажность внутри шкафа снижают через установку вентиляционных вставок либо печей-осушителей.

Ежеквартальная проверка клавишей «Тест» занимает несколько секунд и помогает убедиться в целостности измерительного трансформатора. Дополнительный лабораторный контроль с помощью прибора ПЗО проводят при плановых ревизиях электроснабжения.

УЗО не предназначено для защиты от короткого замыкания. Для этой задачи используют автоматические выключатели, подобранные по току короткого замыкания и характеристике отключения. Связка приборов гарантирует комплексную защиту линии и человека.

Соблюдение указанных рекомендаций продлевает ресурс устройства, снижает риск аварий и повышает электробезопасность жилого либо производственного помещения.
