Оптический кабель: виды, характеристики и преимущества

Оптический кабель передает сигнал не электрическим током, а световым импульсом внутри тонкого волокна. За счет этого линия почти не реагирует на электромагнитные помехи, держит высокую скорость обмена данными и подходит для длинных трасс. Основа кабеля — сердцевина, по которой идет свет, и оболочка с иным показателем преломления. Эта пара удерживает свет внутри волокна. Снаружи добавляют защитные слои, силовые элементы и внешнюю оболочку под условия прокладки. Подробнее: перейти на сайт.

Устройство кабеля

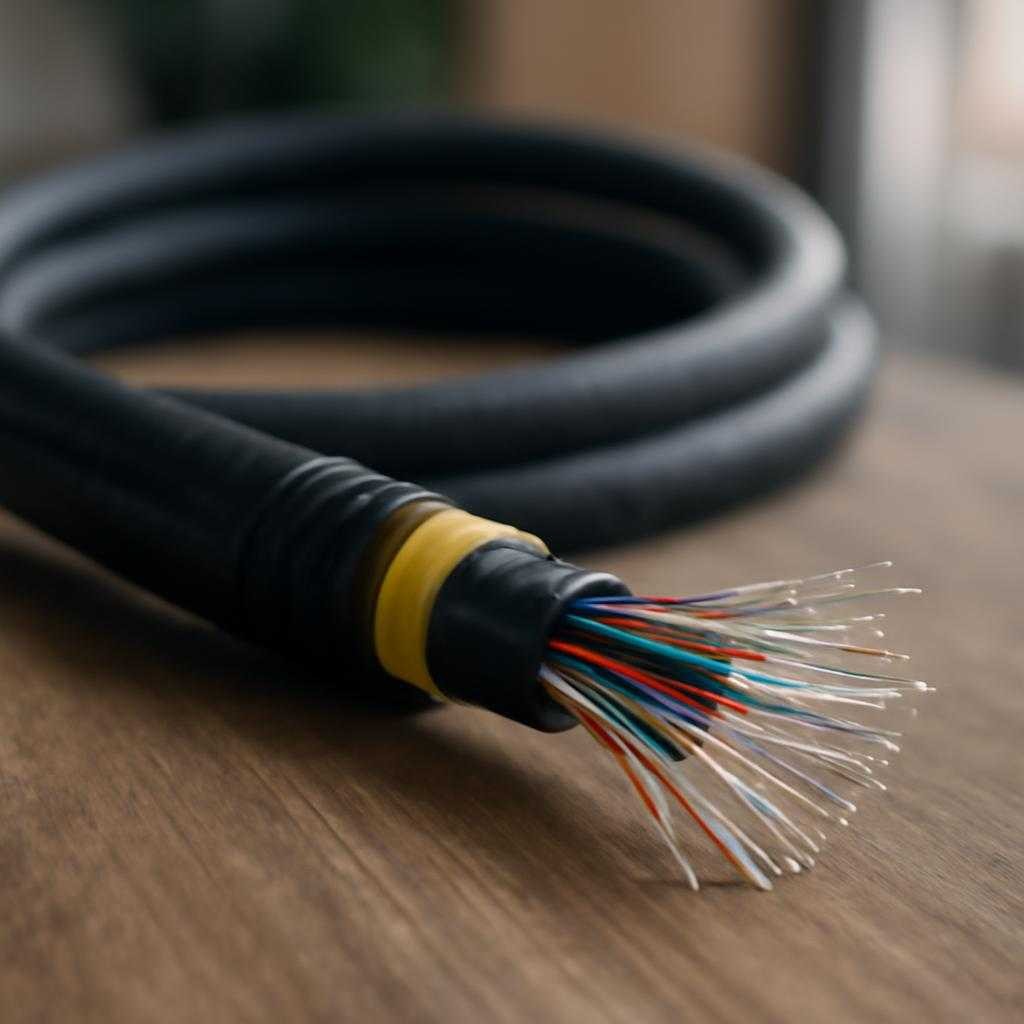

Главный элемент оптического кабеля — волокно. Его диаметр мал, материал хрупкий, поэтому вокруг волокон формируют защитную конструкцию. Внутри кабеля встречаются буферные трубки, гидрофобный заполнитель от влаги, арамидные нити для прочности, центральный силовой стержень и наружная оболочка. Состав зависит от среды: помещение, грунт, канализация, подвес между опорами, участок с риском механического повреждения.

По числу волокон кабели делят на маловолоконные и многоволоконные. Первый вариант берут для простой линии связи, второй — для магистралей, распределительных узлов и сетей с запасом под рост нагрузки. Запас по волокнам упрощает расширение сети без полной замены трассы.

Основные виды

По типу волокна оптический кабель делят на одномодовый и многомодовый. Одномодовый передает свет по узкой сердцевине. В нем ниже затухание и меньше искажение импульса на больших расстояниях. Такой кабель подходит для длинных линий и высокой пропускной способности. Многомодовый имеет более широкую сердцевину, упрощает работу с источником света и часто удобен на коротких дистанциях внутри зданий, стоек и локальных сегментов сети.

По исполнению кабели различаются сильнее. Внутренний кабель рассчитан на прокладку в помещениях, где важны гибкость, компактность и свойства оболочки при пожаре. Наружный кабель получает более плотную защиту от влаги, перепадов температуры и ультрафиолета. Подземный вариант усиливают от давления и случайных нагрузок. Подвесной кабель готовят к ветровой нагрузке, растяжению и обледенению. Бронированный кабель закрывают металлической или диэлектрической броней для участков с риском повреждения грызунами, инструментом или грунтом.

По конструкции выделяют свободно трубочные и плотно буферные решения. В первом случае волокна лежат в трубках с запасом по длине. Такая схема лучше переносит температурные деформации и часто встречается на улице. Во втором случае волокно получает плотный защитный слой, что удобно внутри помещений и в коммутационных узлах.

Ключевые характеристики

Первая важная характеристика — затухание. Это потеря мощности сигнала на длине трассы, обычно в децибелах на километр. Чем ниже затухание, тем дальше сигнал дойдет без усиления или регенерации. Для проектирования эта величина критична: она влияет на предельную длину линии и резерв по бюджету мощности.

Вторая характеристика — пропускная способность. На нее влияют тип волокна, качество соединений, длина линии и используемое оборудование. У одномодового волокна выше потенциал для дальних и быстрых линий. У многомодового есть ограничение по расстоянию при росте скорости.

Третья группа параметров связана с механикой. Сюда входят допустимое растягивающее усилие, минимальный радиус изгиба, стойкостьть к раздавливанию, рабочий температурный диапазон, влагозащита. Если согнуть кабель слишком резко, часть света выйдет из сердцевины, а волокно получит микроповреждения. Ошибки на монтаже нередко вредят линии сильнее, чем выбор марки.

Отдельно смотрят на пожарные свойства оболочки для внутренней прокладки. Для помещений с людьми и техникой важны низкое дымовыделение и слабое распространение горения. Для внешних линий на первый план выходят стойкость к солнцу, воде, морозу и длительным нагрузкам.

Преимущества

Главное преимущество оптического кабеля — высокая скорость передачи данных на большой длине. Медь на длинных участках быстрее упирается в помехи и потери сигнала. Оптика держит стабильную связь там, где медные линии уже требуют частого активного оборудования.

Второе сильное качество — устойчивость к электромагнитным наводкам. Рядом с силовыми линиями, промышленным оборудованием и источниками помех оптическая линия сохраняет качество передачи лучше электрического кабеля. Отсутствие тока в линии снижает риск искрения и исключает наводки между сегментами сети.

Третье преимущество — безопасность передачи. Перехват сигнала из оптоволокна сложнее скрыть: любое грубое вмешательство меняет параметры линии. Это не делает канал неуязвимым, но поднимает уровень контроля и надежности по сравнению с рядом медных решений.

Четвертое достоинство — малая масса при высокой емкости линии. Один кабель с набором волокон переносит большой объем трафика и занимает умеренное пространство в лотках, стояках и канализации. Для магистральных и кампусных сетей это серьезный плюс.

Ограничения

У оптики есть слабые стороны. Волокно хрупкое, монтаж требует аккуратности, чистоты и точного инструмента. Соединение волокон выполняют сваркой или через механические соединители, и качество этой операции сильно влияет на потери. Грязь на торце коннектора способна ухудшить связь даже на исправной линии.

Еще один фактор — цена ошибок. Сам кабель не всегда дорог, но проект, монтаж, измерения и оконечивание требуют квалификации. При ремонте важен доступ к месту повреждения и запас волокна в муфтах или кроссах. На временных и грубых трассах это создает неудобства.

Как выбирать

Сначала определяют среду прокладки. Для офиса, серверной или квартиры берут внутреннее исполнение с нужными пожарными свойствами. Для улицы — внешний кабель с защитой от влаги и температуры. Для грунта или опасных участков — усиленную либо бронированную конструкцию.

Потом считают длину линии и нагрузку. Короткий сегмент внутри здания часто закрывает многомодовый кабель. Для длинной связи, запаса по скорости и будущего расширения разумнее одномодовое волокно. Если сеть растет, лучше заложить лишние волокна сразу: это дешевле, чем вскрывать трассу повторно.

Дальше проверяют механику монтажа: радиусы поворотов, натяжение, способ крепления, наличие муфт, кроссов и защитных труб. Хороший проект учитывает не идеальную схему на бумаге, а реальные углы, колодцы, стойки, вводы в здание и точки ремонта.

Где применяют

Оптический кабель используют в магистральных линиях связи, сетях провайдеров, дата-центрах, системах видеонаблюдения, корпоративных сетях, промышленных площадках и внутри зданий. Его ставят там, гдеде нужен высокий трафик, длинная трасса, помехоустойчивость или запас под рост сети.

Для квартиры или небольшого офиса оптика часто приходит до оборудования оператора, а дальше трафик расходится по внутренней сети. Для предприятия она связывает корпуса, этажи, серверные и узлы связи. Для городской или межобъектной инфраструктуры это базовый тип линии, когда требуются длина, плотность каналов и надежность.

Оптический кабель ценят за сочетание трех качеств: скорость, дальность и устойчивость к помехам. Выбор между одномодовым и многомодовым волокном, внутренним и наружным исполнением, обычной и усиленной конструкцией зависит не от моды, а от длины трассы, среды прокладки и требований к ресурсу линии. Когда кабель подобран под задачу и смонтирован без нарушений, оптика дает стабильный канал связи на годы.
